電氣接點溫(wen)度在線(xian)監測后臺(tai)軟(ruan)件系統
無線測溫系(xi)統(tong)介(jie)紹

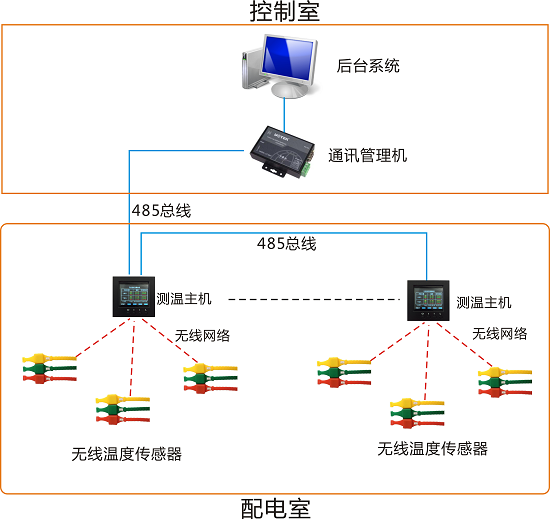

系統結構圖(tu)

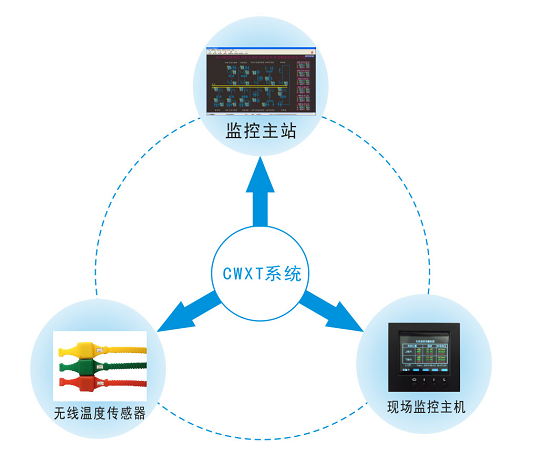

整個測(ce)溫系統由(you)無線溫度(du)傳感器、現場監控主機(ji)、后臺監控系統三大部分組成。
系統拓撲(pu)圖
備注：
1、無(wu)線(xian)溫度(du)傳感安裝于開(kai)關(guan)柜內電纜(lan)頭、斷路器(qi)觸頭等電氣連接處等部(bu)位。
2、測溫(wen)處理主機采用面(mian)板式安裝在(zai)開關(guan)柜的儀(yi)表(biao)室面(mian)板上。
3、測溫處理主機(ji)通過RS485總線(xian)將測溫數(shu)據(ju)傳到監控(kong)后臺，最遠通訊距離可達1200米。
系統描述
本系統每面開關柜(ju)用 1臺現(xian)場監控主機，主機采用面板嵌入(ru)式的(de)方式安裝于儀表室面板。
無線(xian)溫度(du)傳感(gan)與現(xian)場監控主機(ji)之間通(tong)過無線(xian)電波傳送溫度(du)數據，對其它設(she)備沒有(you)任(ren)何干擾及影響。
現場監控主機(ji)帶有無(wu)(wu)(wu)線通(tong)訊口，所測(ce)得溫(wen)度數(shu)據(ju)可(ke)以通(tong)過無(wu)(wu)(wu)線的(de)方(fang)式將溫(wen)度數(shu)據(ju)上傳至后(hou)臺管理系統(tong)進行數(shu)據(ju)分(fen)析處理。無(wu)(wu)(wu)論被監測(ce)設備那一點(dian)溫(wen)度異常，后(hou)臺系統(tong)都能準確的(de)發(fa)出(chu)報警(jing)信號(hao)，真正(zheng)實現了開關(guan)室無(wu)(wu)(wu)人值守。
系統軟件介紹
測溫監(jian)控(kong)系統主要(yao)包(bao)括主監(jian)控(kong)中心界(jie)面、參數設置、溫度數據(ju)查詢、告(gao)警以及溫度值(zhi)實時曲(qu)(qu)線(xian)和(he)歷史曲(qu)(qu)線(xian)。主要(yao)功能如下：
◆ 電氣監控系統分布圖
在顯示(shi)界面可(ke)以顯示(shi)一次系統(tong)模擬圖。
◆ 溫度監測
在監(jian)控系統上集中(zhong)顯示(shi)被測各點的溫度值。
◆ 報警功能
實際(ji)測量到的參數(shu)值超過報警(jing)值時進行聲光(guang)報警(jing)，并帶(dai)有語音報警(jing)功能（需后臺帶(dai)音響）。
◆ 故障顯示
被測設備(bei)溫度(du)點的(de)位置非正常工作時(shi)顯示故(gu)障。
◆ 數據庫功能
存(cun)儲所有被測(ce)點的各個時(shi)刻(ke)的溫度值，以便進行數據查詢與歷史曲線顯示。
◆ 權限管理
可進行(xing)權限(xian)設置。運行(xing)數據的設定、修(xiu)改(gai)等(deng)需經有使用權限(xian)的系統操(cao)作(zuo)人員操(cao)作(zuo)方生效。
◆ 遠程通信
系(xi)統提(ti)供(gong)RS485、以太網、CAN總線通(tong)訊方式，以滿足(zu)遠程通(tong)信。

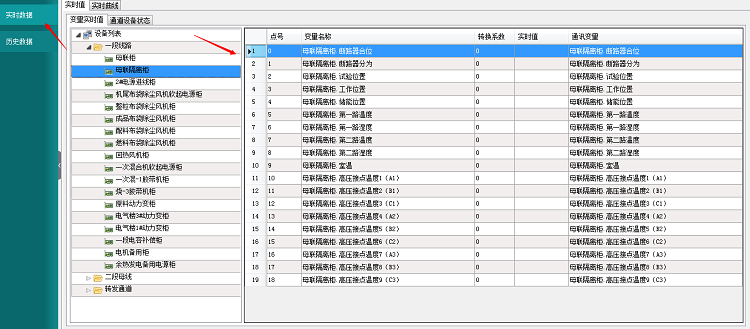

監控系統(tong)主界(jie)面

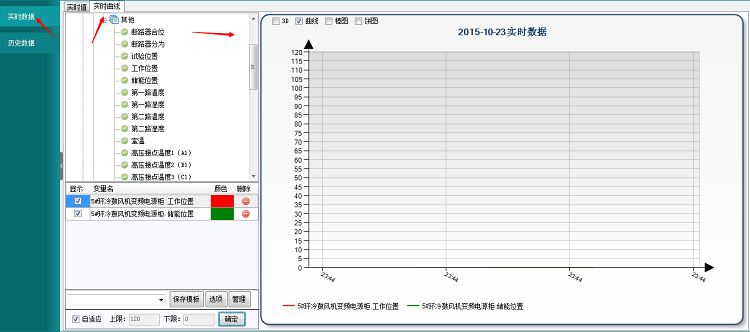

溫度曲(qu)線(xian)二維顯(xian)示界(jie)面
溫度數(shu)據報表
現場后臺軟件運行圖
|
