測(ce)溫產品概述
在電(dian)(dian)力(li)系統中，從發電(dian)(dian)廠到(dao)送變電(dian)(dian)設備(bei)以及(ji)到(dao)終端(duan)用戶電(dian)(dian)器(qi)的整個(ge)傳輸過(guo)程(cheng)中都有(you)大(da)量(liang)的可變溫度需(xu)要檢測、預警。高(gao)壓(ya)設備(bei)連(lian)接(jie)部位如母(mu)線(xian)連(lian)接(jie)點，各種開關、斷路器(qi)、主變套管夾、高(gao)壓(ya)電(dian)(dian)纜接(jie)頭等由于(yu)氣候冷熱(re)變化、材料老化、銹(xiu)蝕、松動(dong)等原因(yin)易造成接(jie)觸不良、接(jie)觸電(dian)(dian)阻增(zeng)大(da)。在大(da)電(dian)(dian)流通過(guo)時，容易燒壞(huai)設備(bei)，嚴重的甚至引起一次設備(bei)起火爆炸(zha)。若(ruo)對這(zhe)些(xie)溫升故障點的運(yun)行狀態(tai)進行動(dong)態(tai)追蹤(zong)監測，不僅可以防止、杜(du)絕此類事(shi)故的發生，而且亦為電(dian)(dian)力(li)系統安全可靠分析和(he)科學(xue)調度提(ti)供重要的決策依據。
在(zai)目前對(dui)高(gao)壓電(dian)氣(qi)設備溫度的監測(ce)，使用最多(duo)的方(fang)(fang)式是通過人(ren)工手持紅外設備定期巡檢。而(er)此種方(fang)(fang)式有很多(duo)的弊端：
1.勞動強度(du)大，需增加(jia)工作人員；
2.溫度測量不準(zhun)，人為(wei)的、環境的干擾因素大；
3.溫度的(de)(de)異常不能及(ji)時的(de)(de)發(fa)現；
4.對歷(li)史數據無(wu)法進行及(ji)時(shi)、有(you)效的分(fen)析(xi)。因而(er)存在無(wu)法及(ji)時(shi)發現故障(zhang)的隱患(huan)；
5.電氣設備(bei)內部的一些(xie)關鍵(jian)接點的溫(wen)度無法測(ce)量；
針對目前(qian)高(gao)壓(ya)設(she)備溫(wen)(wen)度(du)監(jian)(jian)測(ce)(ce)的(de)現狀，我公司(si)率(lv)先在國(guo)內推出了高(gao)壓(ya)電(dian)氣接點溫(wen)(wen)度(du)在線監(jian)(jian)測(ce)(ce)系(xi)統，解決了在常規的(de)溫(wen)(wen)度(du)監(jian)(jian)測(ce)(ce)手(shou)段(duan)中(zhong)所遇到(dao)的(de)問題。通過(guo)多年的(de)實踐(jian)，我公司(si)推出了一系(xi)列的(de)測(ce)(ce)溫(wen)(wen)產品，可適(shi)用于各(ge)(ge)種(zhong)不同的(de)測(ce)(ce)溫(wen)(wen)環境。產品已大量(liang)的(de)運行(xing)(xing)在國(guo)內的(de)各(ge)(ge)行(xing)(xing)各(ge)(ge)業的(de)電(dian)力系(xi)統中(zhong)，為(wei)避免高(gao)壓(ya)電(dian)氣設(she)備事故(gu)起到(dao)了很(hen)好的(de)監(jian)(jian)測(ce)(ce)作用。
無線測溫系統介紹

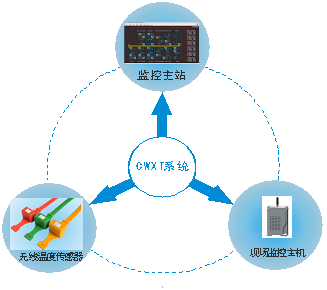

系統結構圖
整個(ge)測溫系(xi)統(tong)由無(wu)線溫度傳(chuan)感器(qi)、現場監控主(zhu)機(ji)、后臺(tai)監控系(xi)統(tong)三大部分組成(cheng)。

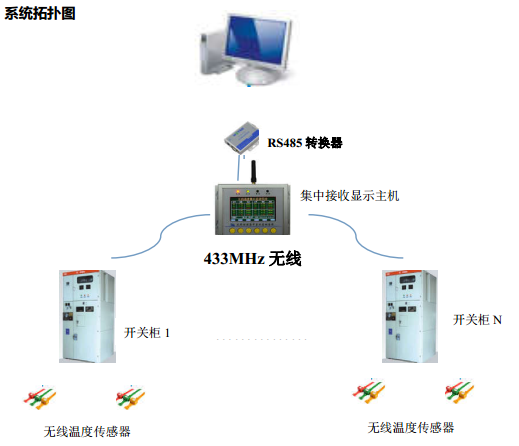

系統拓撲(pu)圖(tu)
備注：
1、無線溫度(du)傳(chuan)感安裝于開關柜內電纜頭、斷路器觸頭等(deng)電氣連接處等(deng)部位；
2、集中接收顯示主機(ji)壁(bi)(bi)掛方式安裝(zhuang)在變動站墻(qiang)壁(bi)(bi)上，傳感(gan)器與主機(ji)的通訊距離小于100m；
3、集中接收顯示主(zhu)機(ji)與后臺直(zhi)接采用(yong)RS485總線的(de)方(fang)式連接到后臺。
系統(tong)描述
本(ben)系統每個變(bian)電(dian)(dian)站或變(bian)電(dian)(dian)室安裝一(yi)臺集中接(jie)收顯示主(zhu)機(ji)，主(zhu)機(ji)采用壁掛方式(shi)安裝在變(bian)電(dian)(dian)站墻(qiang)面上。一(yi)臺集中接(jie)收顯示主(zhu)機(ji)可以接(jie)收240只(zhi)無線溫度傳感(gan)器(qi)。
無線溫(wen)度傳(chuan)感與(yu)現(xian)場監控主機之(zhi)間通(tong)過 433MHz 頻段無線電波傳(chuan)送溫(wen)度數據(ju)，對其它(ta)設備沒(mei)有任何干擾及影(ying)響。傳(chuan)感器(qi)與(yu)主機之(zhi)間的通(tong)訊距離小于100m。
集中接收顯示(shi)主機(ji)帶有RS485通訊(xun)接口，所(suo)測(ce)得溫度數(shu)據(ju)可(ke)以(yi)通過RS485總線的方式將溫度數(shu)據(ju)上傳至后臺(tai)管理(li)系統(tong)進(jin)行(xing)數(shu)據(ju)分析處理(li)。無論被(bei)監測(ce)設備那一點溫度異常，后臺(tai)系統(tong)都能準確的發出(chu)報警(jing)信號，真(zhen)正(zheng)實(shi)現了開關室(shi)無人值(zhi)守。。
系統軟件介(jie)紹
測溫(wen)監(jian)控系統主(zhu)(zhu)要(yao)包括主(zhu)(zhu)監(jian)控中心界面、參(can)數設置(zhi)、溫(wen)度(du)數據查詢(xun)、告警以及(ji)溫(wen)度(du)值實時(shi)曲線(xian)和歷史曲線(xian)。主(zhu)(zhu)要(yao)功(gong)能如下：
◆ 電氣監控系統分布圖
在(zai)顯示界(jie)面可以(yi)顯示一次系統模(mo)擬(ni)圖。
◆ 溫度監測
在(zai)監控系(xi)統(tong)上集(ji)中顯(xian)示被(bei)測各點的(de)溫度值。
◆ 報警功能
實(shi)際(ji)測(ce)量到的參數值(zhi)超(chao)過報(bao)警值(zhi)時進行聲(sheng)光報(bao)警，并帶有語音(yin)報(bao)警功能(neng)（需(xu)后臺帶音(yin)響）。
◆ 故障顯示
被測設備溫度(du)點的(de)位(wei)置(zhi)非正常工作時顯示故障(zhang)。
◆ 數據庫功能
存儲所有被測(ce)點的(de)各個時刻(ke)的(de)溫度值，以便(bian)進行數據查(cha)詢與歷(li)史曲線顯示。
◆ 權限管理
可進行(xing)權限設置。運行(xing)數據(ju)的(de)設定、修(xiu)改(gai)等需經有使用權限的(de)系統操作人員操作方生效(xiao)。
◆ 遠程通信
系統提供RS485、以太(tai)網(wang)、CAN總(zong)線通(tong)訊方(fang)式，以滿足遠(yuan)程通(tong)信。
監控系統主界面
溫度(du)曲線二維顯(xian)示界(jie)面
溫度數據報表(biao)
集(ji)中接收顯(xian)示主機(ji)
集(ji)中接收顯示(shi)主機是一款(kuan)集(ji)溫(wen)度(du)(du)傳感器(qi)工作狀態的(de)監(jian)測(ce)、現(xian)(xian)場溫(wen)度(du)(du)顯示(shi)，報警提示(shi)和(he)輸(shu)出，事件記錄及數據記錄于一體的(de)現(xian)(xian)場溫(wen)度(du)(du)監(jian)測(ce)儀，并可(ke)修改(gai)現(xian)(xian)場無線溫(wen)度(du)(du)傳感器(qi)的(de)地(di)址等參數。
主要功能：
主要功能 |
功能介紹 |
基本功能 |
接收數據 |
接收無線溫(wen)度傳感(gan)器上傳的溫(wen)度和傳感(gan)器工作電(dian)壓 |
顯示數據 |
彩色顯示(shi)接收到的數(shu)據，顯示(shi)效果更(geng)直觀，背光開關可控，適(shi)用多種應(ying)用場合 |
時鐘顯示 |
實時時鐘(zhong)顯(xian)示，并作為事件記(ji)錄的時間基(ji)準 |
參數設置 |
所有參數靈活可(ke)設，操作方便，掉電數據不丟失(shi) |
報警輸出 |
當有報(bao)警事件發生時(shi)，繼電器干接點信號輸出并發出蜂鳴報(bao)警聲(sheng)音(yin)提(ti)示(shi)?? |
高級功能 |
溫度報警記錄 |
記錄(lu)(lu)曾發生過報警的測溫(wen)位置的每一相(xiang)的溫(wen)度、開(kai)始時間(jian)和結束時間(jian)，最多可(ke)保存(cun)100條記錄(lu)(lu)，當超過100條記錄(lu)(lu)時，自動覆蓋最早的記錄(lu)(lu) |
密碼管理 |
采(cai)用(yong)密碼(ma)管(guan)理(li)方式(shi)，設(she)置參數時必須輸入密碼(ma)，密碼(ma)分為用(yong)戶密碼(ma)和系統(tong)密碼(ma)，輸入系統(tong)密碼(ma)可進行(xing)更(geng)高(gao)級的設(she)置功能(neng) |
技術指標(biao)：
技術參數 |
技術指標 |
無線參數 |
無線頻率 |
433MHz |
管理無(wu)線傳(chuan)感器數量 |
≤240只? |
通訊參數 |
通訊接口 |
RS485通(tong)訊接口，通(tong)訊距離≤1200m（不(bu)加(jia)中繼） |
通訊規約 |
Modbus規(gui)約《無線測溫系統通訊協議》 |
波特率 |
1200、2400、4800、9600、19200 bps 可選 |
報警默認參數 |
溫度報警值 |
上限(xian)值：+90℃，下(xia)限(xian)值：－20℃ |
溫度告警值 |
上限值：+60℃，下限值：－10℃ |
告警電壓值 |
2700mV |
繼電器干接點參數 |
AC220V/5A（1組(zu)無源常(chang)開/常(chang)閉觸(chu)點(dian)） |
工作電壓 |
AC85～265V/DC110～370V |
整機功耗 |
≤5VA |
工作溫度 |
-10℃~+70℃ |
工作濕度 |
≤90%RH,不(bu)結露，無腐蝕 |
海拔 |
≤2500米 |
防護等級 |
IP20 |
絕緣電阻 |
≥100MΩ(溫(wen)度(du)在10~30℃,相對溫(wen)度(du)小于80%) |
安裝方式 |
壁掛式安裝 |
無線測(ce)溫(wen)傳感(gan)器簡介(jie)：
表帶式無線(xian)測溫(wen)傳感器：
表帶式溫(wen)度傳感(gan)器適(shi)合于(yu)靜觸(chu)頭(tou)、母(mu)排、電纜(lan)頭(tou)、隔(ge)離刀閘等測溫(wen)部位的安裝(zhuang)，將測溫(wen)傳感(gan)直接綁在測溫(wen)點處(chu)即可(ke)，溫(wen)度探頭(tou)緊貼測溫(wen)處(chu)。測溫(wen)精度高、安裝(zhuang)方便(bian)牢靠。
??????????????????????????? 無線溫度傳感器技術參數 |
測溫范圍 |
數字溫度傳感器方式(shi)-25～200℃ |
精度 |
≤±1℃ |
采樣周期 |
默認1min(可(ke)設) |
溫度發送周期 |
默(mo)認1min（1min～3小時在線可(ke)設(she)） |
傳感器休眠電流 |
≤4uA |
峰值電流 |
≤20mA |
單次發送時長 |
≤3ms |
最大發射功率 |
0dB |
無線頻段 |
2.4GHz /433MHz |
工作電源 |
鋰電池 |
電池品牌 |
法國Saft |
設計壽命 |
不低于10年 |
射頻標準 |
IEEE802.15.4 |
通訊距離 |
2.4GHz：≤10m,433MHz: ≤100m |
外型尺寸 |
40X24X24mm |
外殼材料 |
硅(gui)膠（特殊材料阻燃、耐(nai)(nai)高(gao)溫、抗氧化最高(gao)可(ke)耐(nai)(nai)250℃高(gao)溫） |
EMC設計標準 |
GB/T 17626 |
工作環境溫度 |
-40～85℃ |
適合安裝部位 |
電纜搭接處(chu)、母排連接處(chu)、靜觸頭、隔(ge)離刀閘 |
傳感器安裝實(shi)例
無線(xian)溫度傳感(gan)器安(an)裝部位示例：

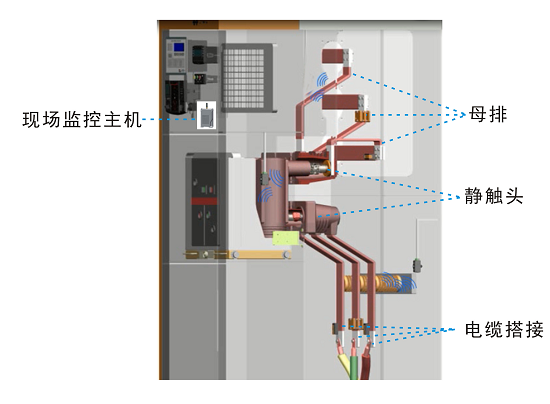

①移開(kai)式高(gao)壓開(kai)關柜：母排， 靜觸頭，電纜搭接(jie)等部位。

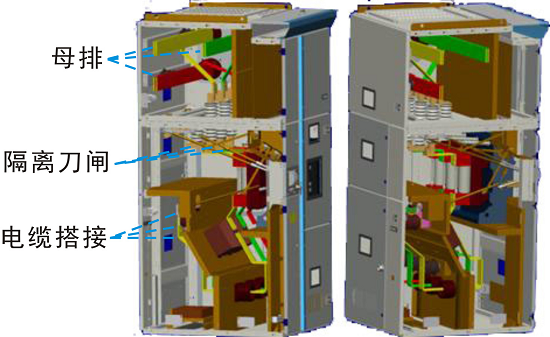

②固定式高壓開關柜：母排， 隔離刀閘(zha)，電纜搭(da)接等部(bu)位。
無線(xian)溫度傳(chuan)感(gan)器現場安裝圖


現(xian)場監控主機安裝圖
現場后臺軟(ruan)件運行(xing)圖
|
