電氣接點溫(wen)度(du)在線監測解決方案(an)-無(wu)線測溫(wen)-單機就地顯(xian)示
測溫(wen)產品(pin)概述(shu)
在電(dian)力(li)系統(tong)中(zhong)，從發(fa)電(dian)廠到送(song)變(bian)電(dian)設備以(yi)及到終端用戶(hu)電(dian)器的(de)整個傳(chuan)輸過(guo)程中(zhong)都(dou)有大量的(de)可(ke)(ke)變(bian)溫(wen)度(du)(du)需要(yao)(yao)檢測、預警(jing)。高(gao)壓設備連(lian)(lian)接(jie)部位如母線連(lian)(lian)接(jie)點，各種開關、斷路器、主變(bian)套管夾、高(gao)壓電(dian)纜接(jie)頭(tou)等由于(yu)氣候(hou)冷熱變(bian)化、材(cai)料老化、銹蝕、松動等原(yuan)因易造成接(jie)觸不(bu)良、接(jie)觸電(dian)阻增大。在大電(dian)流(liu)通過(guo)時，容易燒壞(huai)設備，嚴重的(de)甚至引起一次設備起火(huo)爆炸。若對這些溫(wen)升故障點的(de)運行狀態進行動態追蹤監(jian)測，不(bu)僅(jin)可(ke)(ke)以(yi)防(fang)止、杜(du)絕(jue)此類(lei)事(shi)故的(de)發(fa)生(sheng)，而(er)且亦為電(dian)力(li)系統(tong)安(an)全可(ke)(ke)靠分析和科學調度(du)(du)提供重要(yao)(yao)的(de)決策依據。
在目(mu)前(qian)對高(gao)壓電氣(qi)設(she)備溫度的監(jian)測，使用最(zui)多的方式是通過人工手持紅外(wai)設(she)備定期巡檢。而此(ci)種方式有很多的弊端：
1.勞動強度大(da)，需增加工作人員；
2.溫度(du)測量(liang)不準，人為的、環(huan)境(jing)的干擾因素(su)大；
3.溫度的異常不能(neng)及時的發(fa)現；
4.對歷(li)史數據無法進行及時(shi)、有效的分析(xi)。因(yin)而存(cun)在無法及時(shi)發現故障(zhang)的隱(yin)患；
5.電氣設備(bei)內部的一些關鍵(jian)接點的溫度(du)無(wu)法測量；
針對目前高壓設(she)備溫度監測(ce)的現狀，我公(gong)司率先在(zai)國(guo)內推出了(le)(le)高壓電氣接點(dian)溫度在(zai)線監測(ce)系統，解決了(le)(le)在(zai)常規的溫度監測(ce)手段(duan)中所(suo)遇(yu)到的問題。通(tong)過多年(nian)的實(shi)踐，我公(gong)司推出了(le)(le)一系列的測(ce)溫產(chan)(chan)品(pin)(pin)，可適用(yong)于(yu)各種不同的測(ce)溫環境。產(chan)(chan)品(pin)(pin)已大量的運行在(zai)國(guo)內的各行各業(ye)的電力系統中，為(wei)避免高壓電氣設(she)備事故起(qi)到了(le)(le)很好的監測(ce)作用(yong)。
無線測(ce)溫系(xi)統介紹
系統結構圖
整個(ge)測溫系統由無(wu)線溫度傳感(gan)器(qi)、現場監控主機、后臺監控系統三(san)大部分組成。
系(xi)統拓撲(pu)圖
備注(zhu)：
1、無線溫度傳感安裝(zhuang)于開關(guan)柜內電纜頭、斷路器(qi)觸頭等(deng)電氣連接(jie)處(chu)等(deng)部位。
2、測溫處理主(zhu)機(ji)采用面(mian)板(ban)式安裝在開關柜的(de)儀表室面(mian)板(ban)上。
3、測(ce)溫(wen)處理主機通(tong)過RS485總線(xian)將(jiang)測(ce)溫(wen)數據傳到監控后臺，最遠通(tong)訊距離(li)可達(da)1200米。
系統描述
本系統每面開關柜用 1臺現場監控主(zhu)機，主(zhu)機采(cai)用面板嵌(qian)入(ru)式(shi)的方式(shi)安裝于儀表室面板。
無(wu)線溫(wen)(wen)度傳感與現場(chang)監控主機之間通過(guo)無(wu)線電波傳送溫(wen)(wen)度數據，對其(qi)它設(she)備沒有任何(he)干擾(rao)及影響(xiang)。
現(xian)場監控(kong)主機(ji)帶有無線通訊口，所測(ce)得溫度數據可以通過無線的方式將溫度數據上傳至后臺管理(li)系統進行數據分析處理(li)。無論被監測(ce)設(she)備那一點溫度異常，后臺系統都能準確的發出報警信號，真(zhen)正實(shi)現(xian)了(le)開關室無人值守。
系(xi)統軟件介紹
測溫(wen)監控系(xi)統主(zhu)要包括主(zhu)監控中心界面、參(can)數設置、溫(wen)度(du)數據查詢、告警以(yi)及溫(wen)度(du)值實時曲(qu)線和(he)歷史曲(qu)線。主(zhu)要功能如(ru)下：
◆ 電氣監控系統分布圖
在顯(xian)示界(jie)面(mian)可以顯(xian)示一次系統模(mo)擬圖。
◆ 溫度監測
在監控(kong)系統上集中(zhong)顯示被測(ce)各點的溫度值。
◆ 報警功能
實際(ji)測量(liang)到的參數(shu)值超過(guo)報(bao)警值時進行聲光報(bao)警，并(bing)帶(dai)有語音(yin)報(bao)警功能(neng)（需后臺帶(dai)音(yin)響）。
◆ 故障顯示
被測(ce)設(she)備溫度(du)點的位(wei)置(zhi)非正(zheng)常工作時顯(xian)示故障。
◆ 數據庫功能
存儲(chu)所有被(bei)測(ce)點的各(ge)個時(shi)刻(ke)的溫度(du)值，以便進行(xing)數據(ju)查詢與歷史曲線(xian)顯示(shi)。
◆ 權限管理
可進行權限(xian)設(she)置。運行數據的(de)設(she)定、修改等需(xu)經有使用權限(xian)的(de)系統操(cao)(cao)作人員操(cao)(cao)作方生效。
◆ 遠程通信
系統提供RS485、以(yi)太網、CAN總線通訊方式，以(yi)滿(man)足遠程(cheng)通信。
監控系統主界(jie)面
溫度曲線(xian)二維顯示界面
溫(wen)度數據報表

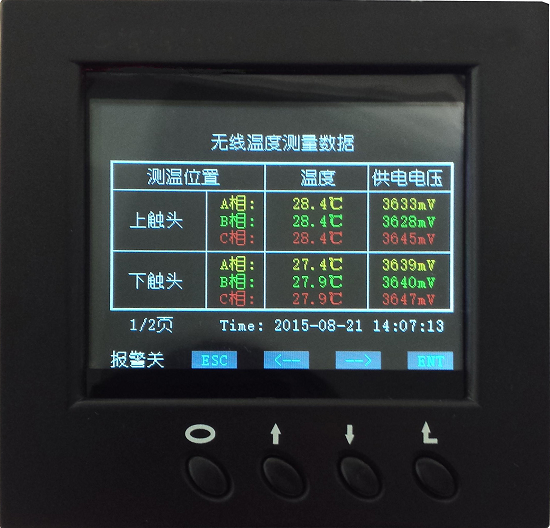

現場監控主機(ji)
無線測溫(wen)主機是一款集溫(wen)度傳感(gan)器工作狀態的(de)(de)監測、現(xian)(xian)場(chang)溫(wen)度顯示(shi)，報警提示(shi)和輸出，事件記錄及數據記錄于一體的(de)(de)現(xian)(xian)場(chang)溫(wen)度監測儀，并可修改現(xian)(xian)場(chang)無線溫(wen)度傳感(gan)器的(de)(de)地址等參數。
主(zhu)要功(gong)能：
主要功能 |
功能介紹 |
基本功能 |
接收數據 |
接收無線(xian)溫(wen)度傳感(gan)器上(shang)傳的溫(wen)度和(he)傳感(gan)器工(gong)作(zuo)電(dian)壓 |
顯示數據 |
彩色顯示接收(shou)到的數據，顯示效果更直(zhi)觀，背光開關可(ke)控(kong)，適(shi)用多種(zhong)應(ying)用場合 |
時鐘顯示 |
實時(shi)時(shi)鐘顯示(shi)，并作為(wei)事件(jian)記錄的(de)時(shi)間基準 |
參數設置 |
所有參數靈活可(ke)設，操作方便，掉(diao)電數據不(bu)丟失(shi) |
報警輸出 |
當(dang)有(you)報警事件發生時，繼(ji)電器干接(jie)點信(xin)號(hao)輸出(chu)并發出(chu)蜂鳴報警聲音(yin)提示?? |
高級功能 |
極限溫度記錄 |
按月(yue)記錄(lu)每個測溫點的(de)最高溫和最低溫，同(tong)時(shi)記錄(lu)相應的(de)供電電壓(ya)與發生時(shi)間(jian)，當跨年度使(shi)用時(shi)，自動覆蓋(gai)上一年的(de)該(gai)月(yue)數據 |
溫度報警記錄 |
記(ji)錄(lu)曾(ceng)發生過報警(jing)的(de)測(ce)溫位置(zhi)的(de)每一相的(de)溫度、開始時(shi)間(jian)和結束時(shi)間(jian)，最多(duo)可保(bao)存100條(tiao)記(ji)錄(lu)，當(dang)超過100條(tiao)記(ji)錄(lu)時(shi)，自(zi)動覆蓋最早的(de)記(ji)錄(lu) |
溫度失衡記錄 |
當同一(yi)(yi)組測溫(wen)(wen)位置(zhi)三相溫(wen)(wen)度(du)(du)不相等時，按月記(ji)錄當前(qian)該組每一(yi)(yi)相的溫(wen)(wen)度(du)(du)及發生(sheng)時間，并(bing)計算出失衡度(du)(du)，當跨年度(du)(du)使用(yong)時，自動覆蓋上一(yi)(yi)年的該月數據 |
密碼管理 |
采用密(mi)(mi)(mi)碼(ma)管理方式，設置參數時必須輸入密(mi)(mi)(mi)碼(ma)，密(mi)(mi)(mi)碼(ma)分為(wei)用戶密(mi)(mi)(mi)碼(ma)和系統(tong)(tong)密(mi)(mi)(mi)碼(ma)，輸入系統(tong)(tong)密(mi)(mi)(mi)碼(ma)可(ke)進(jin)行更高(gao)級的設置功能 |
技(ji)術(shu)指標(biao)：
技術參數 |
技術指標 |
無線參數 |
無線頻率 |
2.4GHz、433MHz 可選 |
管理無線傳感(gan)器數量(liang) |
≤24只? |
通訊參數 |
通訊接口 |
RS485通(tong)(tong)訊接口，通(tong)(tong)訊距(ju)離≤1200m（不加中繼） |
主機組網數量 |
≤128只 |
通訊規約 |
Modbus規約《無線測溫系(xi)統通訊(xun)協議》 |
波特率 |
1200、2400、4800、9600、19200 bps 可選 |
報警默認參數 |
溫度報警值 |
上限值：+90℃，下限值：－20℃ |
溫度告警值 |
上限(xian)值(zhi)：+60℃，下限(xian)值(zhi)：－10℃ |
告警電壓值 |
2700mV |
繼電器干接點參數 |
AC220V/5A（1組無源常(chang)開(kai)/常(chang)閉觸點） |
工作電壓 |
AC85～265V/DC110～370V |
整機功耗 |
≤5VA |
工作溫度 |
-10℃~+70℃ |
工作濕度 |
≤90%RH,不結露，無腐蝕(shi) |
海拔 |
≤2500米 |
防護等級 |
IP20 |
絕緣電阻 |
≥100MΩ(溫度(du)在10~30℃,相對(dui)溫度(du)小于80%) |
安裝方式 |
嵌入式安裝 |
無線測溫傳感器簡(jian)介(jie)：
表帶式無線測(ce)溫傳感器：
表帶式溫(wen)度傳感(gan)器適合于靜觸頭、母排、電(dian)纜(lan)頭、隔離刀(dao)閘等測溫(wen)部位的安(an)裝，將測溫(wen)傳感(gan)直接綁在測溫(wen)點處即(ji)可，溫(wen)度探頭緊貼測溫(wen)處。測溫(wen)精度高、安(an)裝方便牢(lao)靠。
??????????????????????????? 無線溫度傳感器技術參數 |
測溫范圍 |
數字溫度傳感器方式-25～200℃ |
精度 |
≤±1℃ |
采樣周期 |
默認(ren)1min(可設(she)) |
溫度發送周期 |
默認(ren)1min（1min～3小(xiao)時(shi)在線可設） |
傳感器休眠電流 |
≤4uA |
峰值電流 |
≤20mA |
單次發送時長 |
≤3ms |
最大發射功率 |
0dB |
無線頻段 |
2.4GHz /433MHz |
工作電源 |
鋰電池 |
電池品牌 |
法國Saft |
設計壽命 |
不低于10年 |
射頻標準 |
IEEE802.15.4 |
通訊距離 |
2.4GHz：≤10m,433MHz: ≤100m |
外型尺寸 |
40X24X24mm |
外殼材料 |
硅膠（特殊材料阻(zu)燃、耐高(gao)(gao)溫、抗氧化最(zui)高(gao)(gao)可(ke)耐250℃高(gao)(gao)溫） |
EMC設計標準 |
GB/T 17626 |
工作環境溫度 |
-40～85℃ |
適合安裝部位 |
電纜搭接處(chu)、母(mu)排連接處(chu)、靜(jing)觸頭、隔離刀閘 |
傳(chuan)感器安(an)裝實例
無線溫度傳感器安裝(zhuang)部(bu)位示例(li)：
①移開(kai)(kai)式高壓(ya)開(kai)(kai)關柜：母排(pai)， 靜觸頭，電(dian)纜搭接等部位。
②固(gu)定式高壓(ya)開關(guan)柜：母排， 隔離刀閘(zha)，電纜搭接等部位。
無線溫(wen)度傳感器(qi)現(xian)場安裝圖


現場監控主機安裝(zhuang)圖
現場后臺(tai)軟件(jian)運行圖
|
